ストレートドリルを使った穴あけ加工の基礎知識から応用テクニックまでを解説。工具選びのポイントや加工精度を高める方法、トラブル対処法まで網羅しています。あなたの穴あけ加工技術を次のレベルに引き上げるには何が必要でしょうか？

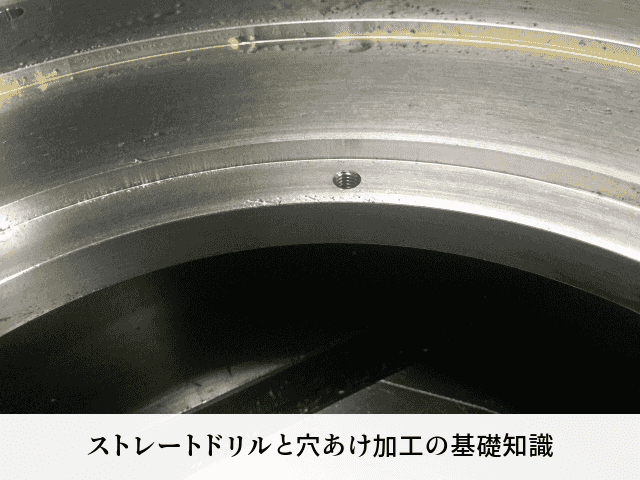

穴あけ加工は、固定した加工ワークに回転する工具をあてて穴をあける除去加工の一種です。製造業において最も基本的かつ重要な加工技術の一つであり、様々な製品の製造過程で欠かせない工程となっています。
穴あけ加工では、ドリルやリーマ、タップなどの工具を使用し、ボルト穴や軸受穴、位置決め穴など多様な用途の穴を形成します。加工の精度は製品の品質に直結するため、適切な工具選択と正確な作業が求められます。
ストレートドリル（直刃ドリル）は、穴あけ加工で使用される基本的な工具の一つです。その名前の通り、刃がねじれていない直線状の切れ刃を持っているのが特徴です。ツイストドリルと比較すると、以下のような特徴があります：
ストレートドリルは、特に薄板金属や非鉄金属の加工に適しており、精密な穴あけが求められる場面で重宝されます。また、ドリルの先端角度は通常90〜120度に設定されており、加工する材料によって最適な角度が異なります。
穴あけ加工は、目的や加工方法によって様々な種類に分類されます。それぞれの特徴と用途を理解することで、より効率的で精度の高い加工が可能になります。
これらの加工方法は、製品の要求精度や用途に応じて選択されます。例えば、精密機器の部品では高い寸法精度が求められるため、ドリル加工後にリーマ加工を行うことが一般的です。
穴あけ加工で使用されるドリルには様々な種類があり、それぞれに特徴があります。ストレートドリルと他の主要なドリルを比較してみましょう。
| ドリルの種類 | 特徴 | 適した材料・用途 | 切粉排出性 |
|---|---|---|---|
| ストレートドリル | 直線状の切れ刃、シンプルな構造 | 薄板金属、非鉄金属、精密加工 | 低い |
| ツイストドリル | らせん状の溝、一般的に広く使用 | 鉄鋼材料、汎用的な穴あけ | 高い |
| センタ穴ドリル | 先端が60°、センタ穴用 | 旋盤加工の前処理 | 中程度 |
| 油穴付きドリル | 内部に冷却油を通す穴がある | 深穴、熱が発生しやすい材料 | 非常に高い |
| 段付きドリル | 複数の径を持つ | 異なる径の穴を一度に加工 | 中程度 |
ストレートドリルは切削抵抗が小さく位置精度が高いという利点がありますが、切粉排出性に劣るため、深い穴の加工には不向きです。一方、ツイストドリルは切粉排出性に優れており、汎用性が高いため最も広く使用されています。
加工する材料や求められる精度、穴の深さなどを考慮して、最適なドリルを選択することが重要です。例えば、アルミニウムのような柔らかい材料を加工する場合は、切れ刃の角度が鋭いドリルが適しています。
ストレートドリルを含むドリル工具のシャンク（柄の部分）には、主に「ストレートシャンク」と「テーパシャンク」の2種類があります。シャンクの形状は工具の保持方法や使用する機械に関わる重要な要素です。
ストレートドリルを選ぶ際のポイント：
特に重要なのは材料との相性です。例えば、鋼材の加工にはハイス鋼（HSS）製のドリルが適していますが、より硬い材料にはコバルト合金やカーバイド製のドリルが適しています。
シンニングとは、ドリルの先端部分（チゼルエッジ）を研削して切れ刃を鋭くする技術です。ストレートドリルを含む様々なドリルに適用され、加工精度と効率を大幅に向上させる重要な技術です。
シンニングを行う主な目的：
シンニングの種類：
シンニングは工具の性能を最大限に引き出すための重要な技術ですが、適切に行わないとドリルの寿命を縮めたり、加工精度を落としたりする原因になります。特にストレートドリルは切粉排出性に劣るため、適切なシンニングが重要です。
専門の工具メーカーでは、材料や加工条件に応じた最適なシンニング形状を提案していることもあるため、必要に応じて専門家に相談することも検討しましょう。
ドリル研削の基礎知識と最適なシンニング形状について詳しく解説されています
ストレートドリルを使った穴あけ加工の実践的なテクニックについて解説します。適切な切削条件の設定から、精度を高めるためのコツ、トラブル対処法まで、現場で役立つ情報を網羅しています。
ストレートドリルを使用した穴あけ加工では、適切な切削条件の設定が加工精度と工具寿命に大きく影響します。主要な切削条件とその設定方法について解説します。
ストレートドリルは切粉排出性に劣るため、特に深穴加工では「ペッキング」と呼ばれる断続切削が効果的です。これは定期的にドリルを引き上げて切粉を排出する方法で、ドリルの折損防止や加工精度の向上に役立ちます。
また、加工材料の特性に合わせた切削油の使用も重要です。切削油は摩擦熱の低減、切粉の排出促進、工具寿命の延長に効果があります。
穴あけ加工の精度を高めるためには、適切な工具選択と正確な作業手順が不可欠です。ストレートドリルを使用した穴あけ加工で精度を向上させるコツを紹介します。
また、穴あけ加工の前に材料表面の状態を確認し、必要に応じて前処理（面取りや平面加工）を行うことも重要です。表面の凹凸や傾きは、ドリルの食い付きに影響し、穴位置のずれや穴の傾きの原因となります。
穴あけ加工では様々なトラブルが発生することがあります。ストレートドリルを使用する際に起こりやすい問題とその対処法を解説します。
