切削加工にはさまざまな種類があり、それぞれに適した工具や加工方法が存在します。本記事では切削加工の基本的な種類から特殊な加工方法まで詳しく解説します。あなたの製品製造に最適な切削加工方法は何でしょうか？

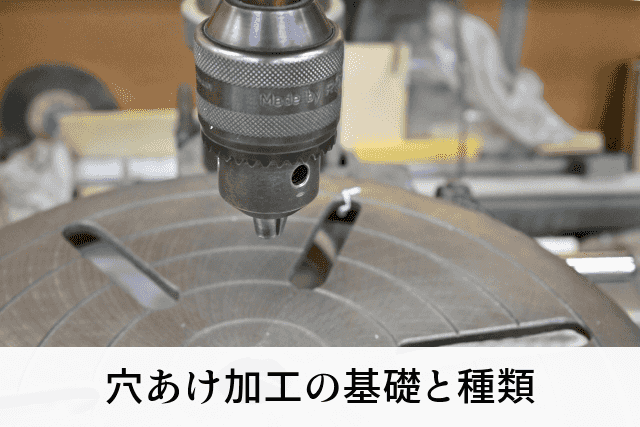

穴あけ加工の基礎と応用 ドリル選びのコツ
穴あけ加工の基本から応用まで、ドリル選びのコツや効率的な加工方法を解説します。製造業や金属加工に携わる方々に役立つ情報が満載ですが、あなたの現場でも活かせる技術とは？
穴あけ加工は、製造業における基本的かつ重要な加工技術の一つです。この加工方法は、固定した加工ワークに回転する工具（主にドリル）を当てて穴をあける「除去加工」に分類されます。
穴あけ加工の歴史は古く、手動のドリルから始まり、現代では高精度なCNC制御の機械まで進化してきました。この技術は自動車部品、家電製品、建築資材など、あらゆる製造分野で活用されています。
穴あけ加工の基本原理は、ドリルの回転運動と送り運動の組み合わせにより、材料を切削して穴を形成することです。この過程では、切削抵抗、切りくず排出、熱発生など様々な物理現象が関わっています。
穴あけ加工には、目的や精度要求によって様々な種類があります。それぞれの特徴を理解することで、適切な加工方法を選択できます。
これらの加工方法は単独で使われることもありますが、多くの場合は複数の加工を組み合わせて目的の穴を形成します。例えば、精密なねじ穴を作る場合は、まず基本的な穴あけ、次にリーマ加工で精度を高め、最後にタップ加工でねじを切るという工程を踏みます。
穴あけ加工の成否を左右する重要な要素がドリルの選択です。材料や穴の要件に応じて適切なドリルを選ぶことが、高品質な加工結果につながります。
ツイストドリル
最も一般的なドリルで、らせん状の溝（フルート）が特徴です。このらせん溝は切りくずの排出に重要な役割を果たします。ツイストドリルは汎用性が高く、様々な材料の穴あけに使用されます。
センタードリル
先端が60°または90°の角度を持つドリルで、主に旋盤加工でワークを保持するためのセンタ穴を開ける目的で使用されます。また、精密な穴あけの前に中心位置を正確に決めるためのガイド穴を開ける際にも活用されます。
ステップドリル
一本のドリルで複数の径の穴を段階的に開けられる特殊なドリルです。薄板の穴あけや、バリの発生を抑えたい場合に効果的です。
コアドリル
中心部を残して環状に穴を開けるドリルです。大径の穴を開ける際に、全体を切削するよりも効率的に加工できます。
超硬ドリル
超硬合金製のドリルで、高硬度材料や難削材の加工に適しています。耐摩耗性に優れ、高速切削が可能です。
HSS（高速度工具鋼）ドリル
一般的な金属加工に広く使用される材質のドリルです。コストパフォーマンスに優れ、再研磨も可能です。
コーティングドリル
TiNやTiAlNなどの硬質コーティングを施したドリルで、耐摩耗性や耐熱性が向上し、工具寿命が延びます。
これらのドリルは、シャンク（取り付け部）の形状によっても分類され、ストレートシャンクとテーパーシャンクの2種類があります。ドリル径が13mm以下の場合はストレートシャンク、それを超える場合は固定信頼性の高いテーパーシャンクが一般的に使用されます。
穴あけ加工は様々な目的で行われ、産業界の多くの分野で重要な役割を果たしています。その主な目的と応用分野について見ていきましょう。
ねじ穴の形成
穴あけ加工の最も一般的な目的の一つが、ねじ固定のための穴を作ることです。部品同士を接合する方法には溶接やろう付け、リベット、接着など様々ありますが、ねじ固定は何度でも容易に脱着可能という大きな利点があります。そのため、メンテナンスや部品交換が必要な製品に広く採用されています。
はめあい穴の形成
軸や他の部品を差し込むための穴も、穴あけ加工の重要な用途です。はめあい穴の精度は、部品の組み立て精度や機能に直接影響するため、高い加工精度が要求されることが多いです。
逃げ穴の形成
他の部品との干渉を避けるための「逃げ穴」も穴あけ加工で形成されます。これにより、部品同士の衝突を防ぎ、スムーズな動作や組み立てが可能になります。
軽量化のための穴
特に航空宇宙産業や自動車産業では、強度を維持しながら重量を削減するために、戦略的に穴を開けることがあります。これにより、燃費向上や性能向上につながります。
冷却や潤滑のための穴
エンジン部品や金型などでは、冷却液や潤滑油を通すための穴が必要です。これらの穴は、熱管理や摩擦低減に重要な役割を果たします。
電気配線やケーブル通しの穴
電子機器や制御盤などでは、配線やケーブルを通すための穴が不可欠です。これらの穴は、電気的な接続を確保しながら、美観や安全性も考慮して設計されます。
検査や測定のための穴
品質管理のために、内部構造を検査したり、測定器具を挿入したりするための穴が設けられることもあります。
これらの目的に応じて、穴の径、深さ、位置精度、表面粗さなどの要件が決まり、適切な加工方法やツールが選択されます。穴あけ加工の技術は、製品の機能性、耐久性、安全性に直接影響するため、製造プロセスにおいて非常に重要な位置を占めています。
高品質な製品製造には、穴あけ加工の精度が重要です。精度を向上させるためのテクニックをいくつか紹介します。
1. 適切な下穴加工
大径の穴を開ける場合、まず小径のドリルで下穴を開けることが重要です。下穴があることで、本加工時のドリルの振れを防ぎ、位置精度が向上します。下穴の径は本加工のドリル径の70～80%程度が理想的です。
2. パイロットホールの活用
精密な位置決めが必要な場合、まずセンタードリルでパイロットホールを開けます。これにより、本加工時のドリルの「食いつき」が安定し、位置ずれを防止できます。
3. 段階的な加工
一度に深い穴を開けようとすると、ドリルの振れや切りくずの詰まりが生じやすくなります。深い穴を開ける場合は、数回に分けて少しずつ深くしていく「ペッキング」と呼ばれる方法が効果的です。
4. 適切な切削条件の設定
回転速度（rpm）と送り速度は、材料や穴径に応じて適切に設定する必要があります。一般的に、硬い材料ほど回転速度を下げ、送り速度も遅くします。逆に、軟らかい材料では高速回転と速い送りが可能です。
5. 切削油剤の適切な使用
切削油剤は、冷却効果、潤滑効果、切りくず排出効果があり、加工精度の向上に寄与します。材料に応じた適切な切削油剤を選択し、十分な量を供給することが重要です。
6. 工具の定期的な検査と交換
摩耗したドリルは切削性能が低下し、加工精度に悪影響を及ぼします。定期的に工具の状態を検査し、必要に応じて研磨や交換を行いましょう。
7. 振動の抑制
加工中の振動は精度低下の大きな要因です。ワークの確実な固定、適切な工具ホルダーの使用、機械の剛性確保などにより、振動を最小限に抑えることが重要です。
8. 非対称形状の穴あけ対策
傾斜面や曲面に穴を開ける場合、ドリルが滑りやすくなります。このような場合は、まずポンチで窪みを作るか、ガイドブッシュを使用するなどの対策が有効です。
9. 深穴加工の特殊テクニック
深穴加工（穴径の5倍以上の深さ）では、ガンドリルやBTAドリルなどの特殊工具の使用や、高圧クーラントによる切りくず排出の促進が効果的です。
10. 測定と検証の徹底
加工後の測定・検証は品質保証の基本です。穴径、真円度、位置精度、表面粗さなどを適切な測定器で確認し、必要に応じて修正加工を行います。
これらのテクニックを適切に組み合わせることで、穴あけ加工の精度と効率を大幅に向上させることができます。特に高精度が要求される航空宇宙部品や医療機器部品などの製造では、これらのテクニックの習得が不可欠です。
穴あけ加工技術は世界各地で発展してきましたが、地域によって特色があり、また近年では様々な技術革新が進んでいます。これらの地域特性と最新動向を理解することで、グローバルな視点から穴あけ加工技術を捉えることができます。
日本の穴あけ加工技術
日本の穴あけ加工技術は高精度・高品質を特徴としています。特に自動車産業や精密機器製造において、ミクロンレベルの精度を実現する技術が発達しています。また、日本では「一発加工」と呼ばれる、複数の工程を一度の段取りで完了させる効率的な加工方法が重視されています。
日本の工具メーカーは、超硬ドリルやコーティング技術において世界をリードしており、難削材加工用の特殊ドリルなど、高付加価値製品の開発に強みを持っています。
ドイツの穴あけ加工技術
ドイツは工作機械の本場として知られ、穴あけ加工においても堅牢で高精度な機械と体系的な加工プロセスに特徴があります。「インダストリー4.0」の概念のもと、デジタル技術を活用した穴あけ加工の自動化・最適化が進んでいます。
特に自動車産業や航空宇宙産業向けの高度な穴あけ技術が発達しており、複合材料の穴あけなど新素材への対応も進んでいます。
アメリカの穴あけ加工技術
アメリカでは、航空宇宙産業を中心に高度な穴あけ技術が発展しています。特に大量生産システムと柔軟な生産体制の組み合わせに強みがあり、多品種少量生産にも対応できる穴あけ加工システムが発達しています。
また、シリコンバレーを中心としたハイテク産業の影響で、電子基板やマイクロデバイス向けの超精密穴あけ技術も進んでいます。
中国の穴あけ加工技術
中国は近年、穴あけ加工技術を含む製造技術の急速な発展を遂げています。特に大規模生産設備への投資が活発で、最新のCNC穴あけ機械の導入が進んでいます。「中国製造2025」計画のもと、従来の低コスト生産から高付加価値生産への転換が図られています。
最新の技術革新
穴あけ加工技術の最新動向としては、以下のような革新が注目されています：
