マシニングセンタ 加工例と種類の基本構造
マシニングセンタによる多様な加工例と基本構造について解説します。金属加工から樹脂加工まで幅広い素材に対応するマシニングセンタの特徴と実績を紹介。あなたの製品加工に最適なマシニングセンタはどれでしょうか？
マシニングセンタは、高度な自動工具交換機能を備えた工作機械であり、複雑な部品や金型を高効率に加工できる装置です。その基本構造は主に以下の部分から構成されています。
・ベッド：マシニングセンタの最下部に位置する基盤部分
・コラム：ベッドに固定され装置の背骨の役割を果たす部分
・テーブル：工作物を固定する台
・主軸頭：工作物を加工する工具を固定する部分
これらの構造部品が精度よく組み合わされ、位置関係を維持しながら稼働することで、高速かつ精度の高い加工が実現します。マシニングセンタの最大の特徴は、自動工具交換装置（ATC：Automatic Tool Changer）とコンピュータ数値制御（CNC：Computer Numerical Control）が備わっていることです。

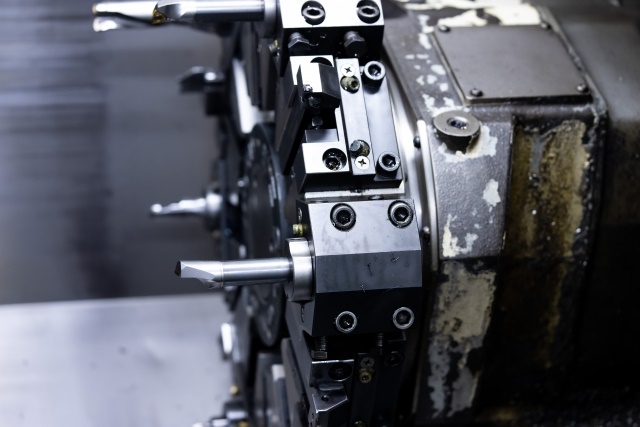

マシニングセンタでは、CNC加工プログラムを用いて工具交換も制御できます。ATCとCNCの技術により工具交換が自動化されているので、1台でさまざまな加工が可能となっています。加工時には、フライス加工用の正面フライスやエンドミル、穴あけ加工用のドリルやリーマ、ねじ立て加工用のタップなど、様々な工具を自動で交換しながら連続加工を行います。
マシニングセンタには様々な種類があり、その構造や特徴によって適した加工例が異なります。主な種類とその加工例を見ていきましょう。
立形マシニングセンタは、主軸が垂直に配置されており、工具が上から下に向かって加工を行います。工具の位置と図面の相対的関係を把握しやすいため、精度の高い加工ができることが特徴です。主に平面加工や穴あけ加工に適しています。
横形マシニングセンタは、主軸が水平に配置されており、工具が横から加工を行います。大型の工作物や複雑な形状の加工に適しており、自動車部品や航空機部品などの製造に使用されます。
門型マシニングセンタは、門のような形状をしており、大型の工作物を加工するのに適しています。水門設備、産業機器、鋼構造物など、高い精度が要求される大型製品の加工に使用されます。
5軸マシニングセンタは、X・Y・Z軸に加えて、回転軸と傾斜軸の2軸が使用可能です。複雑な形状の加工において真価を発揮し、手作業の調整が不要となり、ヒューマンエラーのリスクが減少します。航空宇宙産業や医療機器産業などの高精度な部品製造に使用されます。
それぞれのマシニングセンタは、加工対象や求められる精度、生産効率などによって選択されます。適切なマシニングセンタを選ぶことで、効率的かつ高精度な加工が可能となります。
マシニングセンタは多様な産業分野で活用されており、様々な加工例の実績があります。ここでは、実際の加工例と応用分野について紹介します。
【金型製造分野】
・製品部キャビ駒：ワイヤーカット・マシニングセンタ・放電加工の複合加工で製作された金型製品部分のキャビ駒（STAVAX製）
・製品部丸駒：旋盤加工・マシニングセンタ・ワイヤーカット・放電加工の複合加工で製作された金型製品部分の入れ子（STAVAX製）
・製品部入子：旋盤加工・マシニングセンタ・放電加工の複合方法で製作された金型製品部分の入れ子（STAVAX製）
・製品部ネジ駒：旋盤加工・マシニングセンタで加工された金型のネジ駒（STAVAX製）。駒先端部にネジの加工が施されており、実際の成形時には金型内部で回転する部品です。
【光学業界】
・ライトガイド形状部品：マシニングセンタによって加工された、ライトガイド形状の部品（NAK80製）。パターン面全域で均一な表面状態が求められる光学業界向けの製品です。
・リフレクター：S45C製の薄板加工品。ワイヤーカットとマシニングセンタの複合加工で製作されています。
【産業機器分野】
・液晶関連検査装置架台：門型マシニングセンタを使用して製作された自社設計の架台。高精度な位置決めと切削精度が求められる製品です。
これらの加工例からわかるように、マシニングセンタは単独での使用だけでなく、他の加工方法と組み合わせることで、より複雑で高精度な製品の製造が可能になります。特に金型製造や精密機器部品の製造において、マシニングセンタの高い加工精度と効率性が活かされています。
アルミ合金は軽量で加工性に優れており、マシニングセンタでの加工に適した材料です。しかし、その特性から加工時には特有のポイントがあります。
アルミ合金のマシニングセンタ加工における重要なポイントは、以下の2点です。
アルミ合金は比較的柔らかい材料であるため、加工中に変形や移動が生じやすい特性があります。そのため、被削材がしっかりと固定されていることが非常に重要です。バイスやクランプを使用して、工作物が動かないように確実に固定しましょう。
アルミ合金は熱伝導率が高く、切削熱が蓄積しにくい特性がありますが、適切な工具経路を選定することで、より効率的で精度の高い加工が可能になります。特に、工具の進入角度や切削速度、送り速度などを適切に設定することが重要です。
アルミ合金の加工例としては、自動車部品（エンジンブロック、シリンダーヘッド、ホイールなど）、航空機部品、電子機器筐体、ヒートシンクなどが挙げられます。これらの部品は、軽量化や放熱性の向上が求められる用途に適しています。
アルミ合金加工時の注意点として、切削油の選定も重要です。アルミ合金は切削時に工具に付着しやすい特性があるため、適切な切削油を使用することで、工具寿命の延長や加工面の品質向上が期待できます。
マシニングセンタでの加工効率を高めるためには、適切な段取りと工程の最適化が不可欠です。ここでは、マシニングセンタでの加工例における段取りと工程の最適化について解説します。
マシニングセンタでの段取りには、主に以下の7つの方法があります。
工程の最適化においては、加工順序の検討が重要です。例えば、座グリ穴を作る工程と切り欠き部分を作る工程がある場合、まず座グリ穴を作り、その後反転して切り欠き部分を作るという順序が効率的です。また、バイスからワークを出す際には、切り欠き部分の深さがバイスに干渉しないような高さになるように平行キーを選び、高さ調節をすることが重要です。
工具の選定と使用順序も最適化のポイントです。例えば、下穴が貫通する場合は、平行キーに干渉しない幅の工具を選ぶことが必要です。また、工具の交換回数を減らすことで、加工時間の短縮が図れます。
これらの段取りと工程の最適化により、マシニングセンタでの加工効率を大幅に向上させることができます。特に量産品の製造においては、初期の段取りと工程設計に時間をかけることで、後の生産効率が大きく改善されます。
マシニングセンタ技術は日々進化しており、最新技術の導入によって加工例の幅も広がっています。ここでは、最新のマシニングセンタ技術と将来展望について考察します。
【最新技術の動向】
最新のマシニングセンタでは、AI（人工知能）やIoT（モノのインターネット）技術が統合されています。これにより、加工データのリアルタイム分析や予測保全が可能になり、加工精度の向上や稼働率の最大化が実現しています。例えば、工具の摩耗状態を監視し、最適なタイミングでの交換を提案するシステムなどが実用化されています。
従来のマシニングセンタによる切削加工に加え、レーザー加工や積層造形（3Dプリンティング）などの技術を組み合わせたハイブリッド加工機が登場しています。これにより、一台の機械で複数の加工方法を使い分けることが可能になり、複雑な形状の部品製造や工程の集約化が進んでいます。
主軸回転数の高速化や送り速度の向上、制御システムの高精度化により、加工時間の短縮と精度向上の両立が進んでいます。特に5軸制御マシニングセンタでは、複雑な曲面形状の加工において、その真価を発揮しています。
【将来展望】
将来的には、AIによる自律的な加工条件の最適化や、異常検知・対応が可能なマシニングセンタが普及すると予想されます。これにより、熟練工の技術に依存せず、常に最適な加工が実現できるようになるでしょう。
実際のマシニングセンタとそのデジタル複製（デジタルツイン）を連携させることで、仮想空間での加工シミュレーションと実加工の一致精度が向上します。これにより、試作レスでの製品開発や、加工プログラムの最適化が進むと考えられます。
環境負荷低減の観点から、エネルギー効率の向上や切削油の使用量削減、リサイクル性の高い材料への対応など、サステナビリティを考慮したマシニングセンタの開発が進むでしょう。特に、MQL（Minimum Quantity Lubrication：極少量潤滑）技術やドライ加工技術の進化が期待されます。
これらの最新技術と将来展望を踏まえると、マシニングセンタによる加工例はさらに多様化し、従来は困難だった複雑形状の加工や、高精度・高効率な生産が可能になると予想されます。製造業においては、これらの技術動向を把握し、適切なタイミングで導入することが競争力維持のカギとなるでしょう。
以上、マシニングセンタの加工例と基本構造について解説しました。マシニングセンタは自動工具交換機能とコンピュータ数値制御により、多様な加工を高精度で実現できる工作機械です。適切な種類の選定と段取り、最新技術の活用により、さらなる加工効率の向上と品質の安定が期待できます。金属加工を依頼する際には、これらの知識を参考に、最適なマシニングセンタを選択することが重要です。
