切削加工の切りくず形状から分かる加工状態

切削加工における切りくず形状の重要性と活用法

切削加工における切りくずの基本形状と特徴

切削加工において、切りくずの形状は加工状態を反映する重要な指標です。JIS規格では、切りくずの基本形状を以下の4つに分類しています：

1. 流れ形
   • 特徴：連続的で滑らかな形状
   • 意味：切削条件が適切で、安定した加工が行われている
   • 加工精度：高い
2. せん断形
   • 特徴：不連続な鋸歯状の形状
   • 意味：切削条件にやや問題があり、加工に変動がある
   • 加工精度：流れ形よりも低下
3. き裂形
   • 特徴：短く断片的な形状
   • 意味：被削材がもろい、または切削条件が不適切
   • 加工精度：低い
4. むしれ形
   • 特徴：不規則で粗い形状
   • 意味：切りくずの排出に問題があり、切削に干渉している
   • 加工精度：非常に低い

これらの形状を理解し、実際の加工で観察することで、切削条件の適切さや工具の状態を判断することができます。

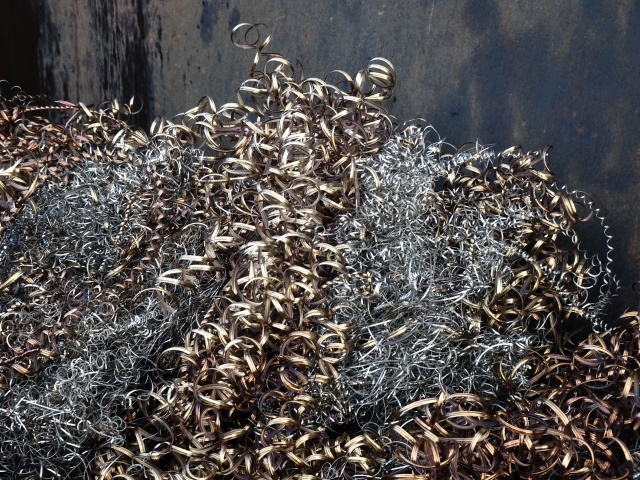

切りくずの色と温度から読み取る切削状態

切りくずの色は、切削時の温度を反映しており、加工状態を判断する重要な手がかりとなります。以下に、切りくずの色と対応する温度、および加工状態の関係を示します：

1. 薄黄色（約300℃）
   • 切削温度が適切で、工具の摩耗も少ない理想的な状態
2. 褐色（約350℃）
   • やや高温だが、許容範囲内の切削状態
3. 紫色（約400℃）
   • 切削温度が上昇し始めている状態、注意が必要
4. すみれ色（約450℃）
   • 高温による工具摩耗が懸念される状態
5. 濃青色（約530℃）
   • 切削温度が高すぎる状態、工具寿命の低下や加工精度の悪化が予想される
6. 淡青色（約600℃以上）
   • 極めて高温な状態、即座に切削条件の見直しが必要

切りくずの色を定期的に確認することで、切削条件の適切さや工具の状態を継続的にモニタリングできます。色の変化が見られた場合は、切削速度の調整や切削油の見直し、工具の交換などの対策を検討しましょう。

切削加工の切りくず制御と加工品質向上のテクニック

切りくずの形状や排出状態を制御することは、加工品質の向上と安定した生産に不可欠です。以下に、切りくず制御のテクニックと、それによる加工品質向上の方法を紹介します：

1. チップブレーカーの活用
   • 目的：長い切りくずを短く分断し、絡まりを防止
   • 効果：工具寿命の延長、表面仕上げの向上
   • 注意点：被削材や切削条件に適したチップブレーカーの選択が重要
2. 切削条件の最適化
   • 切込み深さ：深すぎると切りくずが大きくなり、浅すぎると摩擦熱が増加
   • 送り速度：速すぎると切りくずが厚くなり、遅すぎると摩擦熱が増加
   • 切削速度：適切な速度で安定した切りくず形成が可能
3. 高圧クーラントの使用
   • 目的：切りくずの排出促進と切削点の冷却
   • 効果：切りくずの細分化、工具寿命の延長、加工面品質の向上
   • 応用：深穴加工や難削材の加工に特に有効
4. プログラマブル送り制御
   • 目的：加工中の送り速度を動的に調整
   • 効果：一定の切りくず厚さを維持し、安定した加工を実現
   • 応用：複雑形状の加工や、材料特性が変化する部位の加工に有効
5. 工具形状の最適化
   • すくい角：大きいと切りくずの排出性が向上するが、工具強度が低下
   • 逃げ角：大きいと切れ味が向上するが、工具寿命が短くなる
   • ノーズR：大きいと表面粗さが向上するが、切りくずの制御が難しくなる

これらのテクニックを組み合わせて適用することで、切りくずの制御性が向上し、結果として加工品質の向上と安定した生産が実現できます。

切削加工における切りくず関連のトラブルと対策

切りくずに関連するトラブルは、加工品質の低下や生産性の悪化につながる重要な問題です。以下に、主な切りくず関連のトラブルとその対策を紹介します：

1. 切りくずの巻き付き
   • 問題：工具や被削材に切りくずが巻き付き、傷をつける
   • 対策：
     • チップブレーカーの最適化
     • 切削条件（特に送り速度）の調整
     • 高圧クーラントの使用
   • 構成刃先の形成
     • 問題：切りくずが工具に付着し、加工精度が低下
     • 対策：
       • 切削速度の増加
       • 適切な切削油の選択
       • 工具材質やコーティングの見直し
     • 切りくずの噛み込み
       • 問題：機械部品に切りくずが噛み込み、故障の原因となる
       • 対策：
         • 切りくず排出経路の最適化
         • エアブローや高圧クーラントによる強制排出
         • 定期的な機械清掃
       • 切りくず詰まり（特に深穴加工時）
         • 問題：穴内部に切りくずが詰まり、工具破損や加工不良の原因となる
         • 対策：
           • ステップ送りの採用
           • ガンドリル等の専用工具の使用
           • 高圧クーラントによる切りくず排出
         • 切りくずによる作業者の怪我
           • 問題：高温や鋭利な切りくずによる作業者の怪我
           • 対策：
             • 適切な保護具（手袋、保護メガネ）の着用
             • 切りくず処理装置の導入
             • 安全教育の徹底

これらのトラブルに対して適切な対策を講じることで、安全性の向上と共に加工品質の安定化、生産性の向上が期待できます。

切削加工の切りくず形状分析による加工プロセス最適化

切りくずの形状分析は、単なるトラブル対策だけでなく、加工プロセス全体の最適化にも活用できる重要なツールです。以下に、切りくず形状分析を活用した加工プロセス最適化の手法を紹介します：

1. データ収集と分析
   • 切りくずの形状、色、厚さ、長さなどを定期的に記録
   • 加工条件（切削速度、送り速度、切込み量）との相関を分析
   • AI・機械学習技術を用いた大量データの解析
2. 加工条件の自動最適化
   • リアルタイムの切りくず形状モニタリングシステムの導入
   • 形状データに基づく加工条件の自動調整機能の実装
   • 適応制御システムによる連続的な最適化
3. 工具寿命の予測と管理
   • 切りくず形状の変化から工具摩耗を予測
   • 予防的な工具交換タイミングの最適化
   • 工具コストと加工品質のバランス最適化
4. 材料特性の変動への対応
   • ロット間の材料特性のばらつきを切りくず形状から検出
   • 材料特性に応じた加工条件の自動調整
   • 安定した加工品質の維持
5. 新材料・難削材への対応
   • 切りくず形状分析による新材料の加工特性の迅速な把握
   • 効率的な加工条件の探索と最適化
   • 開発期間の短縮と競争力の向上
6. 環境負荷の低減
   • 切りくず形状の最適化による材料利用効率の向上
   • 切削油使用量の最小化
   • エネルギー消費の削減

切りくず形状分析を活用したこれらの最適化手法を導入することで、加工プロセスの効率化、品質向上、コスト削減、そして環境負荷の低減を同時に実現することが可能となります。さらに、この分析手法はIoTやインダストリー4.0の概念とも親和性が高く、スマートファクトリー化への重要なステップとなります。

切削加工における切りくず制御技術の最新動向についての詳細な解説
切りくず形状分析による加工プロセス最適化は、単なる品質管理ツールを超えて、製造業の競争力強化と持続可能な生産システムの構築に貢献する重要な技術となっています。この技術を効果的に活用することで、切削加工のさらなる高度化と効率化が期待できるでしょう。
